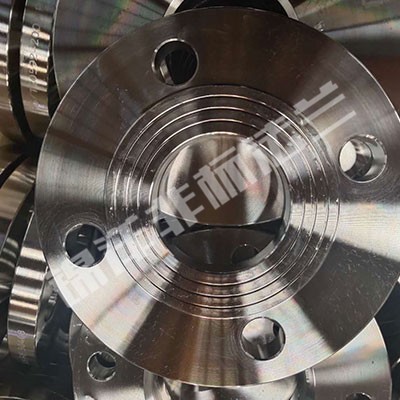

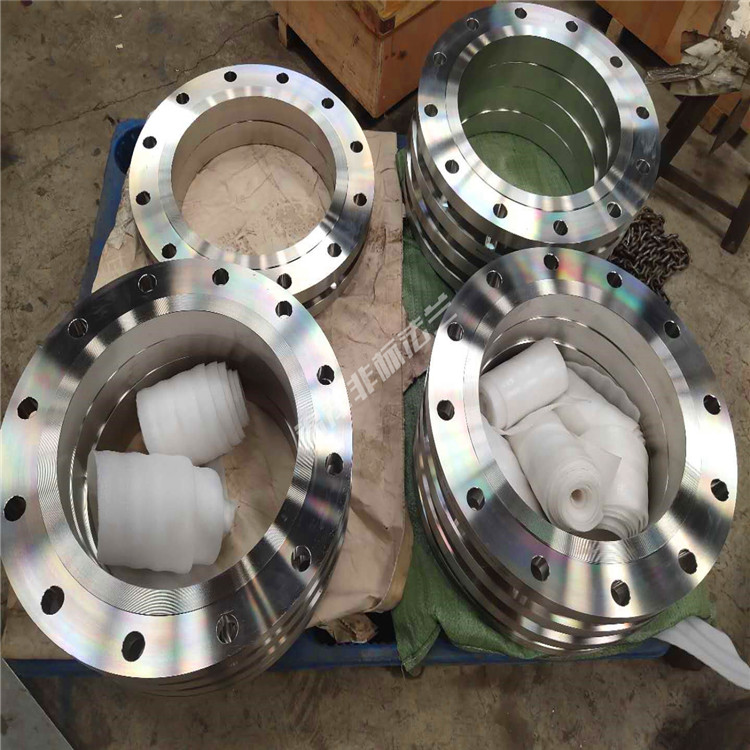

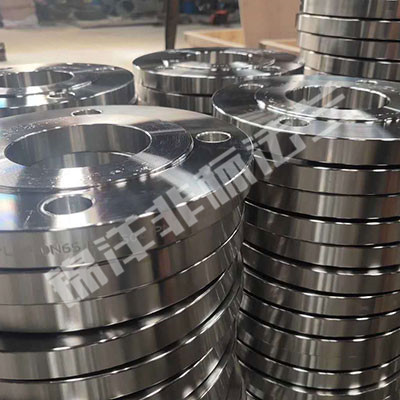

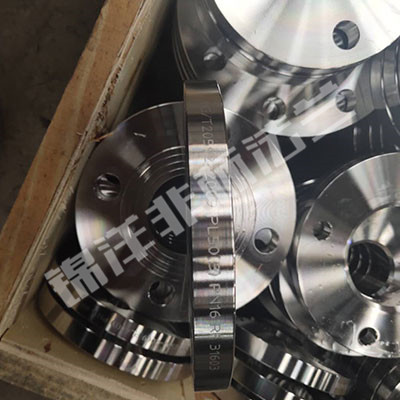

PN16 板式平焊钢制管法兰（GB/T9119-2010）
公称通径DN	钢管外径A		连接尺寸					法兰厚度C	密封面尺寸		法兰内径B		法兰理论重量（kg）				法兰盖厚度C	法兰盖理论重量（kg）
	钢管外径A		法兰外径D	螺栓孔中心圆直径K	螺栓孔径L	螺栓			d	f	法兰内径B		平面FF	平面FF	突面RF	突面RF		平面FF	突面RF
	系列Ⅰ	系列Ⅱ				数量n	螺纹规格				系列Ⅰ	系列Ⅱ	系列Ⅰ	系列Ⅱ	系列Ⅰ	系列Ⅱ
	系列Ⅰ	系列Ⅱ				数量n	螺纹规格				系列Ⅰ	系列Ⅱ	系列Ⅰ	系列Ⅱ	系列Ⅰ	系列Ⅱ
10	17.2	14	90	60	14	4	M12	14	40	2	18	15	0.60	0.61	0.53	0.54	16	0.72	0.65
15	21.3	18	95	65	14	4	M12	14	45	2	22	19	0.67	0.68	0.59	0.60	16	0.81	0.74
20	26.9	25	105	75	14	4	M12	16	58	2	27.5	26	0.94	0.94	0.85	0.86	18	1.14	1.05
25	33.7	32	115	85	14	4	M12	16	68	2	34.5	33	1.11	1.12	1.01	1.02	18	1.38	1.28
32	42.4	38	140	100	18	4	M16	18	78	2	43.5	39	1.82	1.86	1.67	1.71	18	2.03	1.88
40	48.3	45	150	110	18	4	M16	18	88	3	49.5	46	2.08	2.12	1.83	1.87	18	2.35	2.10
50	60.3	57	165	125	18	4	M16	20	102	3	61.5	59	2.73	2.77	2.44	2.48	18	2.88	2.59
65	76.1	76	185	145	18	8	M16	20	122	3	77.5	78	3.16	3.15	2.85	2.84	18	3.51	3.20
80	88.9	89	200	160	18	8	M16	20	138	3	90.5	91	3.60	3.59	3.26	3.25	20	4.61	4.27
100	114.3	108	220	180	18	8	M16	22	158	3	116	110	4.39	4.57	4.00	4.19	20	5.65	5.26
125	139.7	133	250	210	18	8	M16	22	188	3	141.5	135	5.41	5.65	4.96	5.20	22	8.13	7.67
150	168.3	159	285	240	22	8	M20	24	212	3	170.5	161	7.14	7.61	6.54	7.01	22	10.49	9.89
200	219.1	219	340	295	22	12	M20	26	268	3	221.5	222	9.73	9.70	9.03	9.00	24	16.25	15.54
250	273	273	405	355	26	12	M24	29	320	3	276.5	276	14.21	14.26	13.22	13.27	26	24.99	24.00
300	323.9	325	460	410	26	12	M24	32	378	4	327.5	328	18.99	18.92	17.49	17.43	28	35.13	33.63
350	355.6	377	520	470	26	16	M24	35	438	4	359.5	381	28.13	24.69	26.46	23.02	30	48.01	46.34
400	406.4	426	580	525	30	16	M27	38	490	4	411	430	35.86	32.12	33.84	30.10	32	63.53	61.51
450	457	480	640	585	30	20	M27	42	550	4	462	485	46.13	40.49	43.94	38.30	40	96.57	94.38
500	508	530	715	650	33	20	M30	46	610	4	513.5	535	64.03	57.63	61.13	54.74	44	132.78	129.88
600	610	630	840	770	36	20	M33	55	725	5	616.5	636	101.60	93.31	96.85	88.56	54	226.29	221.54
700	711	720	910	840	36	24	M33	63	795	5	715	724	111.00	105.97	105.91	100.88	58	285.00	279.91
800	813	820	1025	950	39	24	M36	74	900	5	817	824	158.15	152.91	151.85	146.61	62	387.65	381.36
900	914	920	1125	1050	39	28	M36	82	1000	5	918	924	192.27	186.68	185.40	179.81	64	482.59	475.72
1000	1016	1020	1255	1170	42	28	M39	90	1115	5	1020	1024	269.25	264.71	260.54	256.01	68	639.62	630.91
1200	1219	1220	1485	1390	48	32	M45	95	1330	5	1223	1224	372.38	370.94	361.20	359.77	86	1130.17	1118.99
1400	1422	1420	1685	1590	48	36	M45	103	1530	5	1426	1424	459.01	462.63	446.20	449.82	94	1597.39	1584.59
1600	1626	1620	1930	1820	56	40	M52	115	1750	5	1630	1624	668.29	682.14	651.74	665.58	112	2485.51	2468.96
1800	1829	1820	2130	2020	56	44	M52	126	1950	5	1833	1824	807.16	832.72	788.77	814.34	121	3281.64	3263.26
2000	2032	2020	2345	2230	62	48	M56	138	2150	5	2036	2024	994.80	1036.25	973.47	1014.92	136	4456.18	4434.85
注：公称尺寸DN10－DN40的法兰使用PN40法兰的尺寸。
红色标记对于铸铁法兰和铜合金法兰，该规格的法兰可能是4个螺栓孔的，因此，当制造厂和用记协商同意后，与铸铁法兰和铜墙铁壁合金法兰配对使用的钢制法兰可以采用4个螺栓孔。
黄色标记用户可以根据计算确定法兰厚度。
